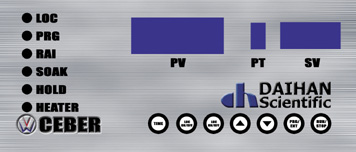

LOC : LOCAL
■ PRG : PROGRAM
■ RAI : 온도상승
■ SOAK : 온도유지
■ HOLD : 예약/연장시 사용자가 온도나 시간등
어느 시점에 유지하고자
할때▲ 키를
10초정도 누르면
고정되며 다시누르면
종료
■ HEATER : 발열체
전원공급시
1.예약기능
a.예약시간 설정하기
*TIME을 누르면 SV 창이
깜박거리면▲▼키로시간,분을 조절한다.
설정이 끝나고
TIME키를 누르면 HOLD램프에
불이 점멸하고 SV창에 예약시간이 나타나며 카운터를 시작한다.
b.예약기능실행
*시간설정 후 RUN키를
누르고 PT PROGRAM NO.을 1~3순으로
설정 후 RUN키를 눌러
프로그램 반복횟수를▲▼키로
설정 후 RUN키를 누르면
시간예약이 완료된다.
※완료된 CONTROL의 창
상태는 PROGRAM 램프에 불이 켜진다.
본 콘 트롤은
99시간59분 까지 예약이
가능하다.
2.LOCAL 기능(일반적
사용)
(LOC/SET키누름--->온도
설정--->LOC/SET키눌러
운전)시간은 설정안됨
a.LOC SET 키 누르면 SV창
온도가 깜박거린다.▲▼키로
원하는 온도 설정후 LOC
SET키 누른다.
b.LOCAL운전을 실행하려면
LOC ON/OFF키를 누르면 LOC램프가
점등 되면서 운전
시작한다.
c.LOCAL운전중 사용자가
원하여 정지를 하고자
할때 LOC ON/OFF 키를
누르면 OFF 상태가 되며,다시운전하고저 할때는
LOC ON/OF키를 누르면
된다.
3.프로그램운전
(PRG/ENT
키누름--->PATTERN 설정1,2,3--->PRG/ENT--->온도/시간설정
LOC/SET키 10초누름--->RUN/STOP키누름--->PATTERN
설정--->반복횟수 SV창에
입력--->RUN/STOP키1회누름(2회는정지)
*
프로그램 운전시
사용자가 임의대로
그래프를 먼저 만들고
운전 설정에
들어가야한다.
* PRG/ENT 키를
누루면1~3PT 설정패턴이
나오며 NO.를 1,2,3,번중▲▼키로선택한다.
3가지 유형 프로그램
설정가능
a.온도설정
* PRG/ENT 키를
누르면 PV창에 STO 01세그넘버가
표시되며,SV창에
사용온도입력한다.
* 온도설정은 ▲▼
키로 조정한다.
b.시간설정
* PRG/ENT 키
누르면 HR01 설정패턴이
나오며,시간,분
순서대로 설정후 ▲▼키로
조정후 PRG키누른다
* 1~16 Segment 순서대로
사용자가 프로그램
순서로 입력한후 설정을
마치면 된다.
c.설정완료
* 모든 설정이 끝나면 LOCSET키를
10초이상누르면
처음초기상태로
돌아간다.
d.프로그램운전
*3.번프로그램운전
설정이 끝나면 RUN/Stop키를
누르고
*3.번프로그램운전 Pattern
넘버
설정 후 RUN/STOP키를
누르면
*SV 창에프로그램반복 횟수를
▲▼키로
1회 반복시 1로 설정후 RUN/STOP 키를
누른다.
e.프로그램
ON/OFF
프로그램 운전중
사용자가 원하여 운전을
중지하고자 할때 RUN/STOP키를
누르면 SV창에 STOP이라고
표시되며다시 RUN/STOP 키를 누르면
모든것이 중지된다(2회연속으로
RUN/STO키를 눌러 중지).
다시 운전을 하고자
할시에는 d.프로그램운전
과 같은 방법으로 다시
실행아여야 한다.
f.프로그램
운전중 진행상황 확인
-loc set 키 기능
.프로그램 운전중 LOC SET
키를 한번 누르면
패턴넘버와 세그넘버 및
설정온도를 확인할 수
있다.
.프로그램 운전중 LOC SET
키를 두번 누르면
시간을 확인할 수 있다
- DOWN 키 기능
.프로그램 운전중 ▼키를
한번 누르면 세그넘버와
남은시간이 나온다.
.프로그램 운전중 ▼키를
두번 누르면 패턴넘버와
남은시간이 나온다.
.프로그램 운전중 ▼키를
세번 누르면 반복횟수가
나온다.
G.HOLD
기능
프로그램 운전시
사용자가 온도나 시간등
어느 시점에 유지하고자
할때▲ 키를
10초 정도 누르면
고정되며 다시누르면
종료된다.
I.DOWN 키
기능
초기 상태에서 ▼
키를 10초 이상
누르면 PV창에 OFFSET
이라고뜬다.
.SET키를 누른후 ▲▼
키로 ±30℃ 까지
보정 할 수 있다.
.SET키를 누르면
부저소리 ON/OFF 를
선택할수 있다.
-ON-각각 설정한
온도 상승시 부저 울림.
-OFF- 프로그램
종료시에만 부저 울림.
. DOWN 키 종료시에는 SET키를
누르면 종료된다.
|
