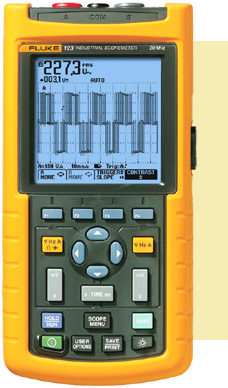

" FLUKE" : Fluke 소형 Scopemeter 120 시리즈


	소형 Scopemeter 120 시리즈는 산업현장에서의 문제해결과 설치어플리케이션을 위한 든든한 해결책입니다. 적당한 가격과 손쉬운 사용법을 제공하는 Scopemeter 120 시리즈는 오실로스코프, 멀티미터 그리고 “전자식” 레코더를 하나로 통합한 진정한 종합 테스트 장비입니다. 기계장비,측정장비, 제어 및 파워 시스템의 문제에 대한 빠른 해결책을 찾으십시오. - 이중 입력 40 MHz 또는 20 MHz 디지털 오실로스코프 - 두개의 5,000 - 카운트 True - rms 디지털 멀티미터 - 이중입력 TrendPlot TM 레코더 - 조작이 필요없는 간단한 Connect-and-view TM 트리거 - 저항과 단락측정 그리고 오실로스코르를 위한 차폐형 테스트 리드 - 회로 부하 감소를 위한 10:1 전압 프로브 (Fluke-124) - 최대 7시간 사용 가능 건전지 - 600 V CAT 3 안전성 검증필 - 광학적으로 절연된 RS-232 인터페이스 - 견고한 소형케이스

	오늘날의 복잡한 시스템에서 미터 측정은 장애의 원인을 판단하기에 충분하지 않습니다. 기계 고장의 원인이 될 수 있는
	신호이상, 손실 그리고 전류의 순간적 이상 등은 오실로스코프로 보아야 가장 잘 볼 수 있습니다.
	ScopeMeter 124와 123은 파형 검사와 측정을 동시에 실행해야 하는 오늘날의 요구를 만족시킵니다.
	강력한 성능의 Connect-and-Viewtm 트리거링은 사실살 겅의 모든 신호의 파형을 자동으로 표시합니다.
	ScopeMeter 120 시리즈는 정말 간편합니다.

세 가지 기능이 하나의 장비에

ScopeMeter 120 시리즈는 40 또는 20 MHz 이중 입력 디지털 오실로스코프, 두개의 true-rms 디지터 멀티미터 그리고 이중 입력 TrendPlot 레코더를 결합한 건전지를 사용하는 소형의 장비입니다. 다른 테스트 장비들을 모두 잊으십시오. ScopeMeter 120시리즈만 있으면 다 해결됩니다.

※ 이중 입력 측정은 미터의 측정값과 파형을 동시에 보여줍니다.

더 나은 업무를 위한 강한 자신감

시간에 쫓겨 일을 하거나 또는 불편한 작업 환경에서 일을 할 경우 사용하고 있는 장비에 신경 쓰기보다는 현재 닥친 업무에 집중을 해야 합니다. 그래서 ScopeMeter 120 시리즈는 Connect-and-View 자동 트리거링을 제공합니다. 트리거링이나 장비 세팅에 대해 걱정할 필요가 없고, 업무를 정확히 끝내기 위한 모든 정보는 스크린 안에 있습니다.

※ 스위치-온 (Switch-on)을 포함한 선택할 수 있는 26개의 스코프와 미터의 측정메뉴

즉각적이고 안정된 디스플레이를 위한 Connect-and-View 트리거링

스코프 사용자들은 트리거링이 얼마나 어려운지 알고 있습니다. 잘못된 세팅은 불안정한 결과를 보여주고 가끔은 부정확한 결과를 보여줍니다. Fluke 유일의 Connect-and-View는 신호의 유형을 인지하고 자동으로 정확한 트리거링을 설정합니다.모터 드라이브와 제어 신호를 포함하는 사실상 거의 모든 신호의 안전성, 신뢰성 그리고 반복 가능성을 가진 디스플레이를 버튼을 누르지 않아도 제공합니다. 신호 변경은 즉시 인지되고 셋팅이 조절되어 안정성 있는 디스플레이를 구현합니다. 빠르게 연속적으로 여러 테스트를 할때 본 장비의 속도와 편리함을 즐기십시오.

※ Connect-and-View는 가장 복잡한 모터 드라이브 신호까지도 잡아냅니다.

하나의 테스트 리드로 모든 측정을

고주파 파형,미터,콘덴서 그리고 저항측정은 물론이고 연속성 검사도 차폐형 테스트 리드 하나로 가능합니다. 테스트 리드를 찾거나 바꾸기 위한 시간 낭비를 할 필요가 없습니다. 모든 크기의 테스트 대상물에 연결할 수 있는 악세사리를 포함합니다.

※ ScopeMeter 120 시리즈를 사용하여 모터의 구동 태패시턴스를 검사합니다. .

간헐적 장애를 빠르게 찾기 위해 TrendPlot을 사용하십시오.

가장 찾기 힘든 장애는 일정 기간동안 단지 한번만 발행하는 장애 즉, 간헐적 장애입니다. 이런 장애는 접속 불량, 먼지,오물,부식 또는 단순히 전선이나 커넥터의 고장에 의해 발생할 수 있습니다. 이제 이러한 장애를 관찰하기 위해 현장에서 기다리지 않아도 됩니다. Fluke의 ScopeMeter가 해결해 드립니다. "전자식 레코더" 모드에서 시간당 최소 피크값과 최대 피크값 그리고 평균값을 최대 22일까지 저장할 수 있습니다. 장애의 원인을 빠르게 찾을 수 있도록, 두개의 입력은 시간과 날짜 스탬프가 찍히는 전압,전류,온도,주파수를 어느 조합으로도 저장할 수 있습니다.

※ Fluke 124에 있는 커서는 포착된 TrendPlot의 분석을 도와줍니다.

건전지 사용으로 인한 이동성

최대 7시간 사용 건전지는 진정한 이동 중 업무를 위해 전원 공급원으로부터 자유로워지게 합니다. 휴대형 포맷과 1.2kg의 무게는 본 장비를 쉽게 운반하고 편하게 손으로 사용할 수 있게 합니다. 견고한 방수 케이스는 가장 거친 산업 환경에서 오랜 수명과 신뢰성 있는 운용을 보장합니다. (건전지 수명의 자세한 설명은 기술 사양서를 참조하십시오.)

부동형(floating) 측정과 안정성 검증필

통상적인 오실로스코프가 전원라인 접지를 기준으로 측정할 수 밖에 없었으나 Fluke 120시리즈는 부동형 측정을 하기 때문에 장비의 연결시 그라운드 단락 회로의 위험이 없습니다.Fluke ScopeMeter 120 시리즈 테스트 장비에 포함된 차폐형 테스트 리드는 600V CAT Ⅲ 산업 파워 시스템에서의 측정을 위한 안정성 검증을 필하였습니다. VPS40 프로브를 사용하면 최대 1000V CATⅡ까지의 측정을 완벽하게 지원합니다. ScopeMeter 120은 광학적 분리형 RS-232 인터페이스를 통하여 직접 프린트에 출력하기 위해 안전하게 프린터에 연결하거나 또는 FlukeView를 이용한 차후 분석과 문서 작업을 위해 PC에 연결할 수 있습니다.

SELECTION TABLE

	190C ScopeMeter Series		190B ScopeMeter Series			120 ScopeMeter Series
model	Fluke 199C	Fluke 196C	Fluke 199B	Fluke 196B	Fluke 192B	Fluke 124	Fluke 123
Bandwidth	200 MHz	100 MHz	200 MHz	100 MHz	60 MHz	40 MHz	20 MHz
Max Real Time Sample Rate	2.5 GS/s	1.0 GS/s	2.5 GS/s	1.0 GS/s	0.5 GS/s	25 MS/s	25 MS/s
Max Record Length (per input)	1200 Points					512 Points (min/max Pairs)
Number of Inputs	2 Scope and 1 DMM (Isolated 2 Scope Or DMM)					2 Scope Or DMM
Input Sensitivity	2 mV/div, to 100 V/div.		5 mV/div, to 100 V/div			5 mV/div, to 500 V/div.
Independently Isolated floating Inputs	●					-
Display & Display Modes	Fluke 199C	Fluke 196C	Fluke 199B	Fluke 196B	Fluke 192B	Fluke 124	Fluke 123
Display	Color		Monochrome			Monochrome
Persistence	Digital with variable decay		on / off			-
Envelope Mode	●					●
Waveform Compare	●					-
Pass/Fail Testing	●		-			-
Triggering	Fluke 199C	Fluke 196C	Fluke 199B	Fluke 196B	Fluke 192B	Fluke 124	Fluke 123
Connect-and-View Trigge	●					●
Edge,Single,Free Run	●					●
Video	●					●
Video Lines	●					-
Pulse Width	●					With ITP 120 Option
External	●
Advanced Functions	Fluke 199C	Fluke 196C	Fluke 199B	Fluke 196B	Fluke 192B	Fluke 124	Fluke 123
Cursors	●					●	0
Zoom	●					-
Dual Input Trendplot	●					●
ScopeRecord Mode	●					-
Automatic Capture and Replay last 100 Screens	●					-
Waveform Mathematics	●					-
Save Setups & Screens	10					20	10
True RMS Multimeter	5000 counts Volts, Amps, Ohms, Continuity Diode, Temp
Safety, Power & Warranty	Fluke 199C	Fluke 196C	Fluke 199B	Fluke 196B	Fluke 192B	Fluke 124	Fluke 123
Safety (EN61010-1)	1000 V CAT Ⅱ / 600 V CAT Ⅲ					600 V CAT Ⅲ (1)
Battery	4 hr Ni-MH					7 hr NiMH	5 hr NiCD
Line Power	Adapter / battery charger included
PC Printer interface	using Optional Optically Isolated RS-232 adapter cable PM9080
Warranty	3 year on main instrument, 1 year on standard accessories

ORDERING INFORMATION

Fluke 199C/438	Color ScopeMeter 200 MHz / 2.5 GS/s
Fluke 199C/438S	Color ScopeMeter 200 MHz / 2.5 GS/s with Scc 190
Fluke 196C/438	Color ScopeMeter 100 MHz / 1 GS/s
Fluke 196C/438S	Color ScopeMeter 100 MHz / 1 GS/s with SCC 190 Kit
Fluke 199B/438	ScopeMeter 200 MHz / 2.5 GS/s
Fluke 199B/438S	ScopeMeter 200 MHz / 2.5 GS/s with SCC 190 Kit
Fluke 196B/438	ScopeMeter 100 MHz / 1 GS/s
Fluke 196B/438S	ScopeMeter 100 MHz / 1 GS/s with SCC 190 Kit
Fluke 192B/438	ScopeMeter 60 MHz / 500 MS/s
Fluke 192B/438S	ScopeMeter 60 MHz / 500 MS/s with SCC190 Kit
Fluke 124/438	Industrial ScopeMeter, 40 MS/z
Fluke 124/438S	Industrial ScopeMeter, 40 MS/z with SCC120 Kit
Fluke 123/438	Industrial ScopeMeter, 20 MS/z
Fluke 123/438S	Industrial ScopeMeter, 20 MS/z with SCC120 Kit
PM9080	Optically Isolated RS2332 adapter / cable
SW9080	FlukeView ScopeMeter Software for Windows
VPS40	40 MHz, 10:1 probe set for use with Fluke 120 Series
BP120	Rechargeable NiCd Battery for use with Fluke 120 Series
BP130	Rechargeable NiMH Battery for use with Fluke 120 Series
BP190	Rechargeable NiMH Battery for use with Fluke 190 Series
SCC190	FlukeView Software + Cable + Case kit for Fluke 190 and 190C Series
SCC120	Software - cable - Case kit for Fluke 120 Series
