RM-Series Reactor System |
| 고온,고압
반응기로 주로 수소화
반응, 촉매 반응등에
사용하며, 주로
마그네틱 드라이브를
이용하여 혼합(Mixing)
하고 Heating 방법으로는
Jacket을 이용하거나
Ceramic Heater를 이용한다. |
|
|
|
|
|
|
RM-8100
|
RM-8200
|
RM-8300
|
| SPECIFICATION |
|
Model No
|
Capacity
|
Press.(kg/cm2)
|
Type
|
|
RM-8100
|
100ml
- 10L
|
600(MAX)
|
FC
Type
|
|
RM-8200
|
100ml
- 5L
|
35(MAX)
|
FC
Type
|
|
RM-8300
|
100ml
- 10L
|
600(MAX)
|
FC
Type
|
|
|
| |
| ▶
HR-Series Reactor System |
| High
Press. & Temp.
Reactor System (HR) |
|
고온,고압
반응기로
유기합성,수소화
반응등에
사용하며,
소량으로 주로
마그네틱 바(Bar)를
이용하지만 ,
점도가 높을
경우에는
마그네틱
드라이브를
사용한다.
Heating 방법으로는
Ceramic Heater를
사용하거나,
Cartrige Heater 또는
Water Bath나 Oil Bath를
사용한다.

HR-8100
HR-8200
HR-8300

HR-8500
HR-8600
HR-8700
|
|
|
| SPECIFICATION |
|
Model No
|
Capacity
|
Press.(kg/cm2)
|
Temp(˚C)
|
Type
|
|
HR-8100
|
0.5ml
- 30ml
|
200(MAX)
|
500(MAX)
|
TC
Type
|
|
HR-8200
|
30ml
- 1L
|
600(MAX)
|
500(MAX)
|
FC
Type
|
|
HR-8300
|
30ml
- 1L
|
400(MAX)
|
500(MAX)
|
TC
Type
|
|
HR-8500
|
0.5ml
- 30ml
|
10(MAX)
|
200(MAX)
|
TC
Type
|
|
HR-8600
|
100ml
- 2L
|
600(MAX)
|
500(MAX)
|
PC
Type
|
|
HR-8700
|
1ml
- 10ml
|
2000(MAX)
|
500(MAX)
|
TC
Type
|
|
|
|
| |
| ▶HM-Series
Magnetic Drives |
|
감압
반응 및 고온, 고압
반응에 주로 사용하며
Leak가 없고 마모되는
부분이 없으므로 오염
및 잔고장이 적다.
Mechanical Drive를
사용하면서 느겼던 Center
불일치로 인한 Vibration을
Flexible Joint를 사용하여
최소화 시켰고, 내부에
들어있는 Seal을
없앴으므로 마모 및
반응물에 대한 오염을
최소화 시켰다.
HM-3600과 같이 모타
일체형 제품을 생산하여
실험에 편리성을 더했다.

HM-3500
HM-3800

HM-3600
HM-3400
|
|
|
| SPECIFICATION |
|
Model No
|
Torque
|
Press.(kg/cm2)
|
Temp(˚C)
|
Type
|
|
HM-3400
|
64
In-lbs
|
400(MAX)
|
500(MAX)
|
FC
Type
|
|
HM-3500
|
16
In-lbs
|
FV
- 100
|
300(MAX)
|
CJ
Type
|
|
HM-3600
|
12
In-lbs
|
FV
- 100
|
300(MAX)
|
CJ
Type
|
|
HM-3800
|
32
In-lbs
|
FV
- 200
|
300(MAX)
|
CJ
Type
|
|
1.
Reactant Temperature : 0 -
200℃ in the case of PTFE type,
0 -300℃ in the case of SUS
type.
2. Material : Teflon, 316SS,
Monel, Hastelloy C-276,etc
Available.
3. Extended Temperature from
-20℃ to 500℃ available. |
| Model
No |
Other |
|
Model No
|
Material
|
Connection
|
|
HM-XX01
|
Teflon
|
Standard
|
|
HM-XX02
|
316SS
|
Flange
|
|
HM-XX03
|
Teflon
|
Flange
|
|
HM-XX04
|
Other
|
Other
|
|
|
Shaft
|
Impeller
|
|
Rulon
|
Paddle
|
|
316SS
|
PBT
|
|
Monel
|
Anchor
|
|
Hast-C
|
Propeller
|
|
|
| |
|
| ▶
Supercritical Reactor
System |
초임계
반응기로 주로 H2O 나 CO2
Gas를 사용하며,
내용물을 보기위해 View
Cell을 장착하였고, 반응
정도를 확인하기 위하여
Fiber Optic을 사용한다.
혼합(Mixing)은 소량일
경우에는 마그네틱 바(bar)를
이용하지만 주로 500ml
이상에서는 마그네틱
드라이브를 사용한다.
내부 부피를 조절할 수
있는 상평형 장치도
있다.
|
|
|
|
| |
| ▶
HG Series Reactor System |
Thin
Film Evaporator, 유기
합성반응기로써 Magnetic
Drive와 Heater를 장착하여
혼합(Mixing) 및 온도
control이 가능하도록
설계 제작되었다.
|
|
|
|
| |
| ▶

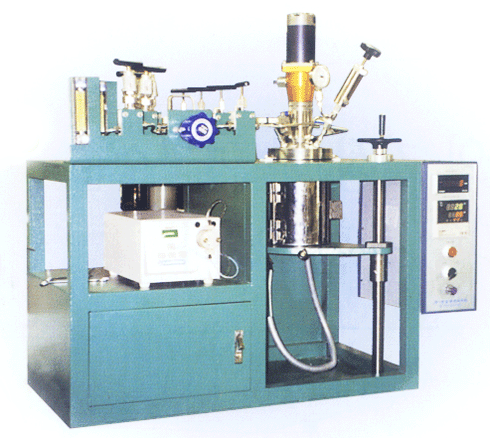

Multi-Purpose Pilot Plant
System |
| 고온,
고압 반응기로
Continuous,
Semicontinuous로
Computer상에서 Full
Automation이
가능하며, Data관리가
편리하다. |
 |
|
|
|
| |
| ▶
Program(Software) |
Data
저장이 용이하며, 온도
및 압력의 단계별
조작으로 Offset를 최소화
시켜, Overheating을 최소화
시켰고, Control V/v를
이용하여 압력을 Control
할 수 있다.
View Cell 이나 Glass Reactor를
이용하여 반응의 변화를
Computer화면상으로
안전하게 확인할 수
있다.
그리고 반응 중간에
필요부분을 Capture하여
사진으로 저장이
가능하다.
Serial Port를 이용하여
원거리(20M 이상) Control이
가능하다
|
|
|
|
