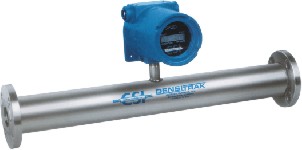

온라인 정밀 밀도 측정기

모     델

625

SVT Series

RST Series

센서형태

"U" tube

Single Straight tube

Single Straight tube

동작온도범위

0℃ to 110℃

0℃ to 95℃

0℃ to 95℃

** High temperature - consult Factory

압력허용범위

1.5 times flange rating

배관규격

1/2 ˝

1 ˝

2 ˝

접촉부 재질

316SS, Hastelloy C-276, Tantalum, Titanium, etc

표준 측정범위

0.77 - 1.4 g/㎤

선택 측정 범위

0.3 - 0.77 또는 1.2 - 2.0 g/㎤

정 확 도

0.0001 gr/㎤

전     원

18 - 32 VDC, 30 mA

출     력

1.0 to 2.0 KHz, Square wave

전기적인 허용등급

방폭형 Class 1. Division 1. Group C & D

▶ 특 징

▷ 독특한 단일 직관 튜브로 제작되어 막힘이 없고 액상이 정체되지 않아 쉽게 배수된다.
▷ 높은 정확도  0.0001 gr/cm3
▷ 내부의 온도센서를 이용한 정확한 온도 보상
▷ 접촉부 재질은 기본 316 SS 로 제작되며 내부식성 재질도 다양하게 공급된다.
▷ 내압 방폭형 디자인 (Class 1. Division 1. Group C & D)
▷ 현장지시부 일체형과 분리형 모델


▶ 측정원리

모델 SVT는 측정유체가 단일 직관의 진동튜브를 흘러가므로 밀도를 연속측정할 수 있는 온라인 정밀밀도계이다. 측정유체가 진동관을 통과할 때 외부의 전압이 구동코일에 인가되면 진동자가 움직이고 유체에 의해 진동이 감쇄하면 공명주파수가 감소한다.
이 주파수를 측정하고 변환하여 직선형태의 상관관계식을 이용하여 밀도로 지시하게 된다.
특히, 온도센서 RTD 가 밀도계의 커버의 안쪽과 튜브바깥쪽의 두 곳에 장착되어있어 액상의 온도보상 뿐만아니라 주변온도에 대한 변화를 정확하게 감지하고 밀도치를 보상해준다.


▶ 산업분류

정제,정유 / 화학 및 석유화학 / 혼합 / 펄프, 제지 / 식품,제약, 음료 / 발전소 / 송유관


▶ 적용분야

▷ 원유와 탄화수소계 화합물
▷ 공정감시 및 관리
▷ 혼합공정
▷ 농도나 비중관리
▷ 제품의 품질관리
▷ 탈황공정오일의 계면계측
